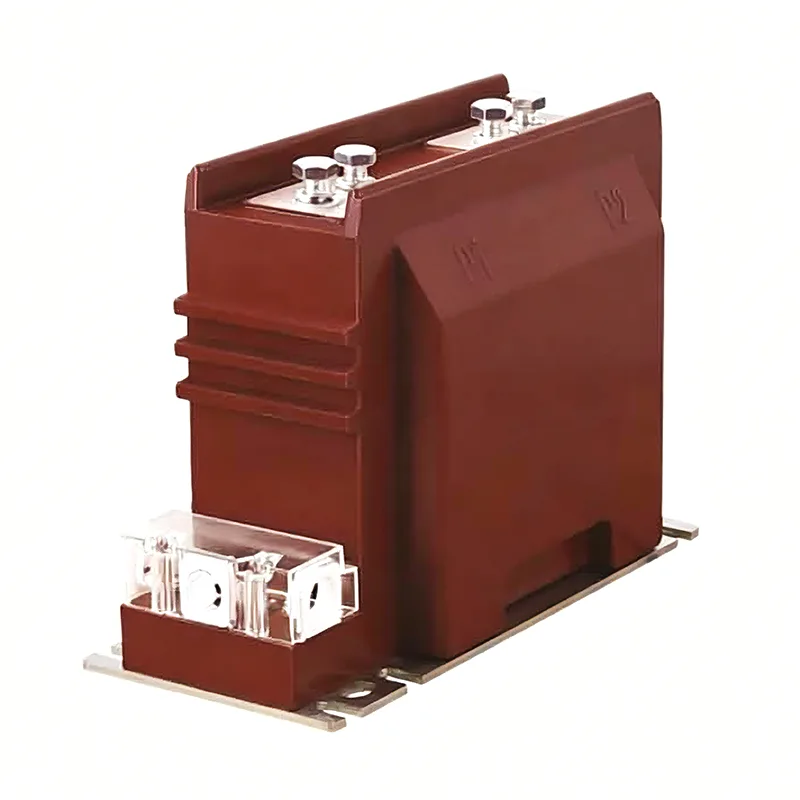

11 Kv वर्तमान ट्रान्सफर्मर

Youbian को उच्च गुणस्तर 11 Kv वर्तमान ट्रान्सफर्मर वर्तमान रूपान्तरण र विद्युत अलगाव मा भूमिका खेल्छ। विद्युत उत्पादन, रूपान्तरण, प्रसारण, वितरण, र उपभोग लाइनहरूमा वर्तमान धेरै भिन्न हुन्छ, केहि एम्पियर देखि दसौं हजार एम्पियर सम्म। मापन, सुरक्षा, र नियन्त्रण को सुविधा को लागी, यो एक अपेक्षाकृत समान वर्तमान मा रूपान्तरण गर्न आवश्यक छ। साथै, लाइन मा भोल्टेज सामान्यतया उच्च छ, र प्रत्यक्ष मापन धेरै खतरनाक छ। Dahu Electric ले तपाईंलाई हाम्रो कारखानामा नवीनतम, सबैभन्दा धेरै बिक्री हुने, किफायती र उच्च गुणस्तरको 11 kV हालको ट्रान्सफर्मरहरू खरिद गर्न हार्दिक निमन्त्रणा गर्दछ। हामी तपाईंसँग काम गर्न तत्पर छौं।

11 Kv वर्तमान ट्रान्सफर्मर मोडेल

पहिलो अक्षर: L - वर्तमान ट्रान्सफर्मर

दोस्रो अक्षर: A - पर्खाल शैली मार्फत; Z-स्तम्भ प्रकार; एम-बसबार प्रकार; D - प्रकार मार्फत एकल मोड; V - उल्टो संरचना; J - शून्य अनुक्रम

ग्राउन्डिङ पत्ता लगाउने उद्देश्यका लागि; W - विरोधी प्रदूषण; आर - बेयर घुमाउरो प्रकार

तेस्रो अक्षर: Z - epoxy राल कास्टिंग प्रकार; C - सिरेमिक इन्सुलेशन; Q - ग्यास इन्सुलेटेड माध्यम; W - माइक्रो कम्प्युटर सुरक्षाको लागि विशेष

चौथो अक्षर: बी - सुरक्षा स्तर संग; C - भिन्न संरक्षण; D-D स्तर; Q - परिष्कृत प्रकार; J - परिष्कृत ZG

पाँचौं अंक: भोल्टेज स्तर उत्पादन क्रम संख्या

चयन आधार

मूल्याङ्कन भोल्टेज

हालको ट्रान्सफर्मरको मूल्याङ्कन गरिएको भोल्टेज स्थापना बिन्दु लाइनको मूल्याङ्कन भोल्टेज भन्दा ठूलो हुनुपर्छ।

रूपान्तरण अनुपात

सबैले लोडको आधारमा हालको IC गणना गर्नुपर्छ र हालको ट्रान्सफर्मर अनुपात छनोट गर्नुपर्छ। हालको ट्रान्सफर्मरहरूको प्राथमिक पक्ष (जस्तै 20, 30, 40, 50, 75, 100, 150, 2 × a/C) को मूल्याङ्कन गरिएको वर्तमान अनुपातको लागि विभिन्न विशिष्टताहरू छन्, र माध्यमिक पक्षको मूल्याङ्कन गरिएको वर्तमान सामान्यतया 1A वा 5A हो। ती मध्ये, 2 × a/C ले संकेत गर्दछ कि एउटै उत्पादनको लागि दुई वर्तमान अनुपातहरू छन्, जुन उत्पादनको जडान टुक्राहरूको तारिङ विधि परिवर्तन गरेर प्राप्त गर्न सकिन्छ। शृङ्खलामा जडान गर्दा, हालको अनुपात a/c हुन्छ, र समानान्तरमा जडान गर्दा, हालको अनुपात 2 × a/C हुन्छ। सामान्यतया, हालको ट्रान्सफर्मरहरू मापन गर्नको लागि हालको रूपान्तरण अनुपातको चयनले तिनीहरूको मूल्याङ्कन गरिएको वर्तमान I1n लाई लाइनमा रहेको लोड वर्तमान (जस्तै, गणना गरिएको IC) भन्दा कम छैन भनी सुनिश्चित गर्नुपर्छ। यदि लाइनमा लोड गणना वर्तमान 350A छ भने, वर्तमान ट्रान्सफर्मरको रूपान्तरण अनुपात 400/5 को रूपमा चयन गर्नुपर्छ। सुरक्षाको लागि प्रयोग गरिएको 11 Kv वर्तमान ट्रान्सफर्मरको शुद्धता आवश्यकताहरू सुनिश्चित गर्न, रूपान्तरण अनुपात ठूलो हुन चयन गर्न सकिन्छ।

शुद्धता स्तर चयनको सिद्धान्त: बिलिङ र मिटरिङको लागि प्रयोग गरिएको हालको ट्रान्सफर्मरको शुद्धता स्तर 0.5 स्तर भन्दा कम हुनु हुँदैन; प्रत्येक आगमन र बहिर्गमन सर्किटमा लोड वर्तमानको परिमाण अनुगमन गर्न प्रयोग गरिने एमिटरले 1.0-3.0 स्तरको वर्तमान ट्रान्सफर्मरहरू प्रयोग गर्नुपर्छ। सटीकता त्रुटि निर्दिष्ट मान भन्दा बढि छैन भनेर सुनिश्चित गर्न, वर्तमान ट्रान्सफर्मरको माध्यमिक लोड (भोल्ट एम्पियर) सामान्यतया प्रमाणित गरिन्छ, र ट्रान्सफर्मरको माध्यमिक लोड S2 मूल्याङ्कन गरिएको लोड S2n भन्दा ठूलो हुँदैन, ताकि चयन गरिएको शुद्धता सुनिश्चित गर्न सकिन्छ। शुद्धता प्रमाणीकरण सूत्र: S2 ≤ S2n।
