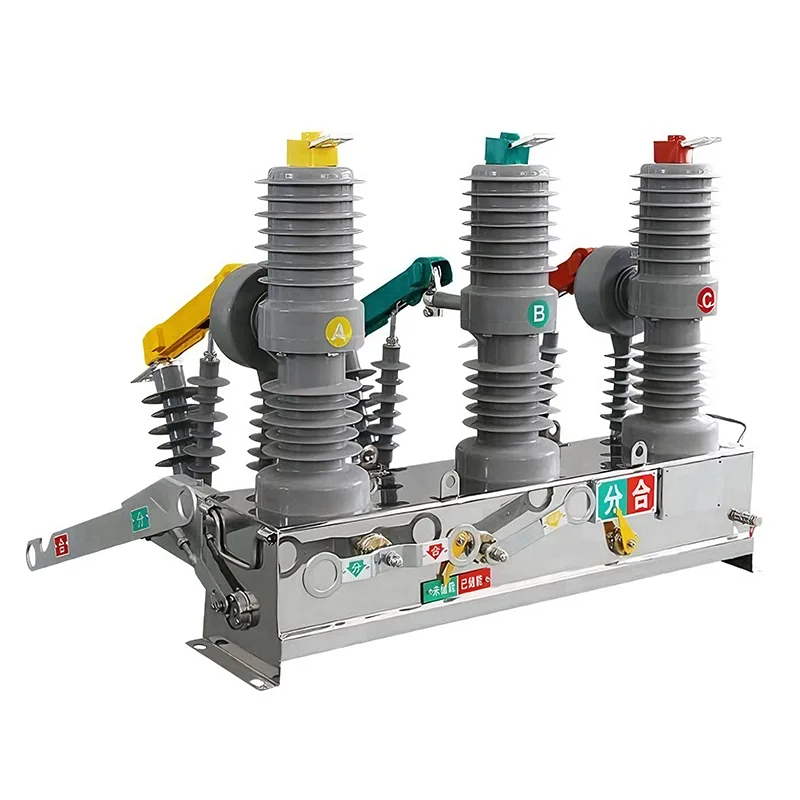

11 KV भ्याकुम सर्किट ब्रेकर

Youbian मा, हाम्रो डिजाइन 11 kV भ्याकुम सर्किट ब्रेकरको 12kV मूल्याङ्कन मानक वरिपरि केन्द्रित छ, जसले 11 kV पावर ग्रिडको कार्यसम्पादन आवश्यकताहरूलाई व्यापक रूपमा कभर गर्दछ र अनुकूलन गर्दछ। पुरानो प्रविधिहरूको विपरीत, यी सर्किट ब्रेकरहरू आर्क निभाउन उच्च भ्याकुम वातावरणमा निर्भर हुन्छन्, जसले गर्दा पावर ग्रिड स्थिर हुन्छ र कर्मचारीहरूको सुरक्षा सुनिश्चित हुन्छ।

कोर भ्याकुम टेक्नोलोजी बुझ्नुहोस्

11 Kv भ्याकुम सर्किट ब्रेकरमा रहेको "भ्याकुम" ले भ्याकुम चाप बुझाउने चेम्बर (सामान्यतया भ्याकुम बोतल भनेर चिनिन्छ) भित्रको वातावरणलाई जनाउँछ। यो प्रणाली को मूल हो। हावा वा तेलको तुलनामा यसको उच्च डाइलेक्ट्रिक शक्ति (इन्सुलेशन क्षमता) को कारण, भ्याकुमले साना सम्पर्क अन्तरहरू हासिल गर्न र उच्च भोल्टेजहरू सामना गर्न सक्छ।

जब हाम्रो 11 Kv भ्याकुम सर्किट ब्रेकर सञ्चालनमा हुन्छ, स्थायी रूपमा बन्द भ्याकुम च्याम्बर भित्र सम्पर्क विभाजन हुन्छ। ग्याँस अणुहरूको अनुपस्थितिको कारण, त्यहाँ चाप कायम राख्न लगभग केहि छैन, यसरी द्रुत गल्ती अलगाव प्राप्त।

चाप निभाउने कार्यमा भ्याकुम चाप निभाउने चेम्बरको भूमिका

हाम्रो उपकरणको चाप निभाउने प्रक्रिया सटीक र तात्कालिक छ। यहाँ यसको कार्य सिद्धान्त लागू गर्न हाम्रो डिजाइन छ:

1. सम्पर्क पृथकीकरण: जब एक त्रुटि पत्ता लगाइन्छ, सम्पर्क अलग।

2. धातु वाष्प चाप: सम्पर्क सामग्रीमा धातु वाष्पको कारण, एक चाप छोटकरीमा बन्नेछ।

3. द्रुत प्रसार: भ्याकुम वातावरणको कारण, धातु वाष्प एकदम छिटो गतिमा विस्तार र फैलिनेछ।

4. शून्य क्रसिङ सर्किट ब्रेकर: जब करेन्टले पहिलो पटक शून्य पार गर्छ, भोल्टेज बढेर चापलाई पुन: प्रज्वलित गर्ने गति भन्दा डाइलेक्ट्रिक शक्तिको द्रुत रिकभरी दरको कारणले चाप निभ्छ।

भ्याकुम सर्किट ब्रेकरहरू र परम्परागत तेल/ग्यास सर्किट ब्रेकरहरू बीचको भिन्नता

हामी भ्याकुम टेक्नोलोजीमा स्विच गर्ने वकालत गर्छौं किनभने यसले पुरानो जमानाको तेल वा ग्यास सर्किट ब्रेकरहरूसँग सम्बन्धित वातावरणीय र मर्मत जिम्मेवारीहरू हटाउँछ। निम्नले किन वातावरण मैत्री सर्किट ब्रेकरहरू आधुनिक पूर्वाधारको लागि राम्रो विकल्प हो भनेर तुलना गर्दछ।

भ्याकुम सर्किट ब्रेकर (VCB) तेल/एयर सर्किट ब्रेकर

चाप निभाउने क्षमता: मध्यम/उच्च भ्याकुम (सिल गरिएको) तेल वा संकुचित हावा

मर्मत: धेरै दुर्लभ (आजीवन सील) उच्च (तेल प्रतिस्थापन, सम्पर्क सफाई)

आगो जोखिम: कुनै पनि छैन (तेल छैन र SF6 छैन) उच्च (तेल ज्वलनशील)

सेवा जीवन: लामो (20-30 वर्ष) छोटो (प्रयोग संग उमेर)

आकार: कम्प्याक्ट मोड्युलर / भारी

वातावरणीय प्रभाव: वातावरणीय संरक्षण/तेल चुहावट वा SF6 उत्सर्जनको जोखिम

भ्याकुम प्रविधि अपनाएर, हाम्रो 11 Kv भ्याकुम सर्किट ब्रेकर सुरक्षित मात्र होइन, तर उपकरणको सम्पूर्ण जीवनचक्रमा सञ्चालन लागतमा पनि उल्लेखनीय रूपमा कमी आउँछ।

मूल्याङ्कन भोल्टेज र वर्तमान प्यारामिटरहरू

यद्यपि यी उपकरणहरू 11kV पावर सप्लाई नेटवर्कमा तैनाथ गरिएका छन्, आवश्यक सुरक्षा मार्जिन सुनिश्चित गर्न 11kV भ्याकुम सर्किट ब्रेकरको मूल्याङ्कन गरिएको भोल्टेज 12kV हो। मूल्याङ्कन गरिएको निरन्तर प्रवाहले लोड क्षमता निर्धारण गर्दछ जुन सर्किट ब्रेकरले सामान्य सञ्चालनको समयमा सामना गर्न सक्छ। हामी विशिष्ट लोड आवश्यकताहरू पूरा गर्न लचिलो कन्फिगरेसनहरू प्रस्ताव गर्दछौं:

मूल्याङ्कन गरिएको वर्तमान 630A: मानक वितरण फिडरहरू र साना औद्योगिक भारहरूको लागि उपयुक्त।

1250A देखि 1600A: मुख्य आगमन लाइनहरू र भारी औद्योगिक मेसिनरीहरूको लागि विशेष रूपमा डिजाइन गरिएको।

अनुकूलन: विशिष्ट स्विचगियर कन्फिगरेसनहरूमा आधारित उच्च मूल्याङ्कन मानहरू प्रदान गर्न सकिन्छ।

सर्ट सर्किट तोड्ने क्षमता र अनुपालन

त्रुटिहरूको सुरक्षित विच्छेदन कुनै पनि भ्याकुम सर्किट ब्रेकरको सबैभन्दा महत्त्वपूर्ण कार्य हो। हाम्रो 11 Kv भ्याकुम सर्किट ब्रेकरसँग 20kA देखि 31.5kA को सर्ट-सर्किट ब्रेकिङ क्षमता छ, जसले डाउनस्ट्रीम उपकरणहरूलाई हानि नगरी ठूला गल्तीहरू तुरुन्तै हटाउने क्षमता सुनिश्चित गर्दछ।

हामी कडाईका साथ विश्वव्यापी उत्पादन मापदण्डहरूको पालना गर्छौं। प्रत्येक एकाइ भ्याकुम सर्किट ब्रेकर (VCB) संग सुसज्जित छ जसले IEC 62271-100 मानकको पालना गर्दछ, गोताखोरहरू बीचको प्रदर्शनमा स्थिरता सुनिश्चित गर्दछ।
