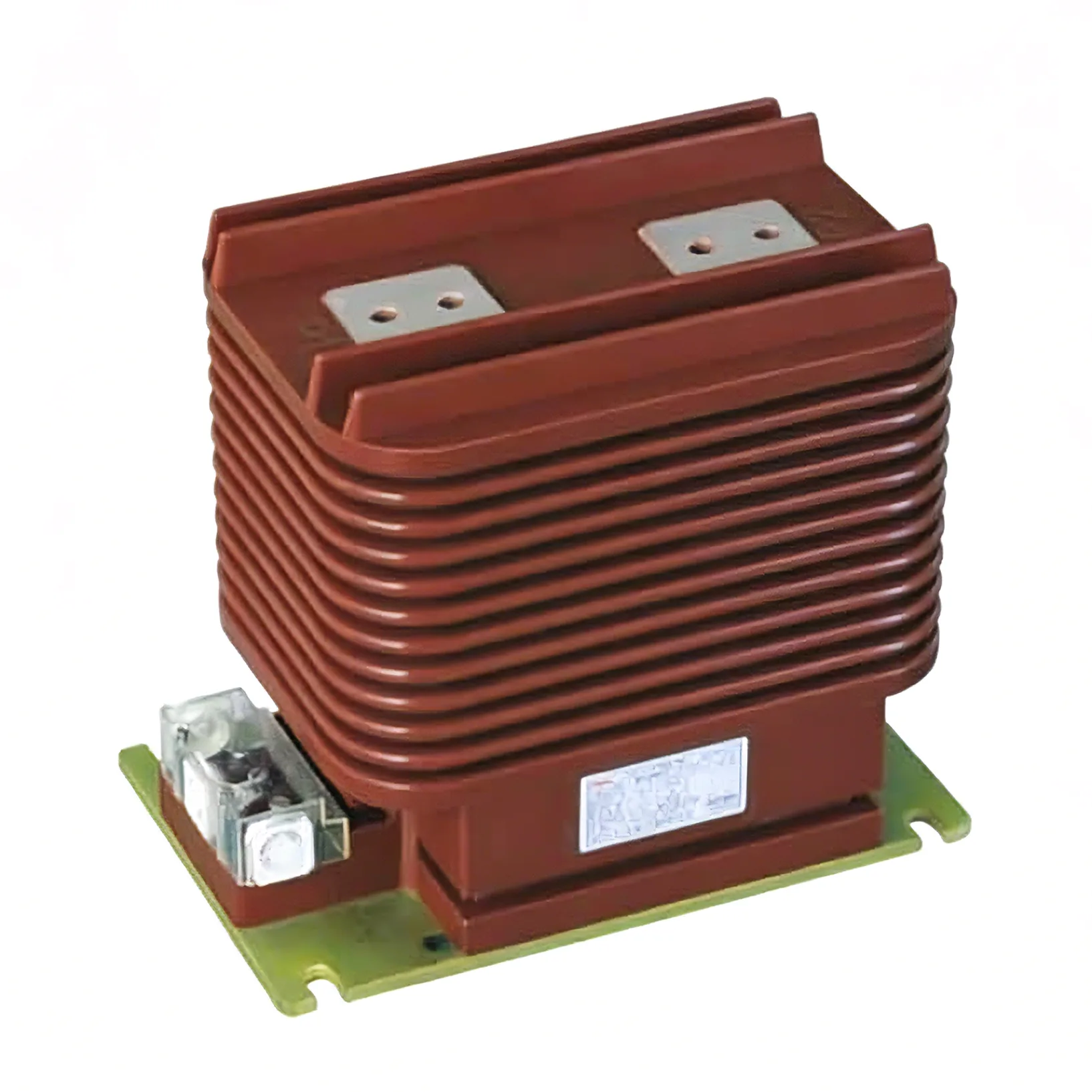

24 kV वर्तमान ट्रान्सफर्मर

Youbian द्वारा निर्मित 24 kV वर्तमान ट्रान्सफर्मर इनडोर स्विचगियर को एक महत्वपूर्ण घटक हो। यदि तपाईं इनडोर स्विचगियर प्रयोग गर्दै हुनुहुन्छ भने, हाम्रो उत्पादन निश्चित रूपमा तपाईंको लागि उपयुक्त छ र आधुनिक विद्युतीय प्रणालीहरूमा महत्त्वपूर्ण भूमिका खेल्छ। यसले वर्तमानलाई मात्र मापन गर्दैन, तर ऊर्जा निगरानी र एकल-चरण र तीन-चरण AC प्रणालीहरूमा सुरक्षात्मक रिलेहरूको सहज सञ्चालन सुनिश्चित गर्ने जस्ता महत्त्वपूर्ण कार्यहरू पनि गर्न आवश्यक छ।

सुविधाहरू

डाइलेक्ट्रिक गुणहरूको अतिरिक्त, इपोक्सी रालमा उत्कृष्ट मेकानिकल शक्ति पनि छ। यस सामाग्रीमा उच्च तन्य शक्ति छ, जसको मतलब 24 kV वर्तमान ट्रान्सफर्मरले विरूपण वा फ्र्याक्चर बिना महत्त्वपूर्ण मेकानिकल तनाव सामना गर्न सक्छ। यसले वर्तमान ट्रान्सफर्मरको आन्तरिक कम्पोनेन्टहरूलाई बाह्य बल र कम्पनहरूबाट जोगाउन स्थिर सहयोग प्रदान गर्दछ।

इपोक्सी राल कास्टिङहरू इपोक्सी राललाई मोल्डमा खन्याएर बनाइन्छ, हालको ट्रान्सफर्मरहरूको लागि धेरै सुरक्षित इन्सुलेशन प्रदान गर्दछ। कास्टिङ प्रक्रियाले एक समान र सिमलेस इन्सुलेशन तह पनि सुनिश्चित गर्दछ, प्रभावकारी रूपमा विद्युतीय ब्रेकडाउन र चुहावटलाई रोक्न। थप रूपमा, इन्सुलेशनले वातावरणीय कारकहरू जस्तै आर्द्रता, धुलो र रसायनहरूलाई रोक्छ, आन्तरिक कम्पोनेन्टहरूको सुरक्षालाई अझ बढाउँछ। यो निर्माण विधिले कास्टिङको गुणस्तर र विश्वसनीयता सुनिश्चित गर्दछ, यसलाई पावर उद्योगमा सामान्यतया प्रयोग हुने इन्सुलेशन सामग्रीहरू मध्ये एक बनाउँछ।

तामाको तारहरू सामान्यतया 33kV वर्तमान ट्रान्सफर्मरहरूको विन्डिङहरूमा प्रयोग गरिन्छ। यी सामग्रीहरूमा उच्च चालकता र मेकानिकल स्थायित्व छ, र परिचालन तनावको सामना गर्दा कुशलतापूर्वक वर्तमान संकेतहरू प्रसारण गर्न सक्छ।

यसको कार्यक्षमताको अतिरिक्त, Youbian को 33kV हालको ट्रान्सफर्मरहरू गुणस्तर र नवीनताप्रतिको प्रतिबद्धताका लागि पनि परिचित छन्। यसले उन्नत सुविधाहरू एकीकृत गर्दछ, कठोर परीक्षणहरू पार गर्दछ, र उद्योग मापदण्डहरू पूरा गर्दछ।

विवरणहरू

हालको ट्रान्सफर्मरहरूको डिजाइन आन्तरिक रूपमा स्थापित उच्च-भोल्टेज वितरण सुविधाहरू मापन र सुरक्षा गर्न प्रयोग गरिन्छ

माध्यमिक वर्तमान को मान 5A वा 1A हो, जसलाई जोड्न सकिन्छ। मापन सर्किटको शुद्धता स्तर 0.2S, 0.2, 0.5S, 0.5, 1, 3, र सुरक्षा सर्किटको शुद्धता 5P, 10P, र PS हो। ट्रान्सफर्मरले मूल्याङ्कन गरिएको लोडको 25% देखि 100% को दायरा भित्र आवश्यक शुद्धता स्तर पूरा गर्दछ।

काम गर्ने वर्तमानलाई IN को १२०% सम्म सीमित गर्नुहोस्। निर्माता र ग्राहक बीचको सम्झौता अनुसार, अन्य मानहरू प्रदान गर्न सकिन्छ, जस्तै IN को 200%।

CT एकल वा धेरै प्राथमिक windings संग एक ट्रान्सफर्मर रूपमा निर्माण गरिएको छ। यी 24 kV वर्तमान ट्रान्सफर्मरहरूको नवीनतम संरचनाले माध्यमिक पक्षमा मात्र होइन प्राथमिक पक्षमा पनि स्विच गर्न अनुमति दिन्छ। मुख्य स्विच सजिलैसँग दुईवटा जम्परहरूलाई सर्किटमा दुई M12 स्क्रूहरू जडान गरेर स्थापना गर्न सकिन्छ।

24 kV वर्तमान ट्रान्सफर्मरको डिजाइन आन्तरिक रूपमा स्थापित उच्च-भोल्टेज वितरण सुविधाहरू मापन र सुरक्षा गर्न प्रयोग गरिन्छ।

माध्यमिक वर्तमान को मान 5A वा 1A हो, जसलाई जोड्न सकिन्छ। मापन सर्किटको शुद्धता स्तर 0.2S, 0.2, 0.5S, 0.5, 1, 3, र सुरक्षा सर्किटको शुद्धता 5P, 10P, र PS हो। ट्रान्सफर्मरले मूल्याङ्कन गरिएको लोडको 25% देखि 100% को दायरा भित्र आवश्यक शुद्धता स्तर पूरा गर्दछ।
