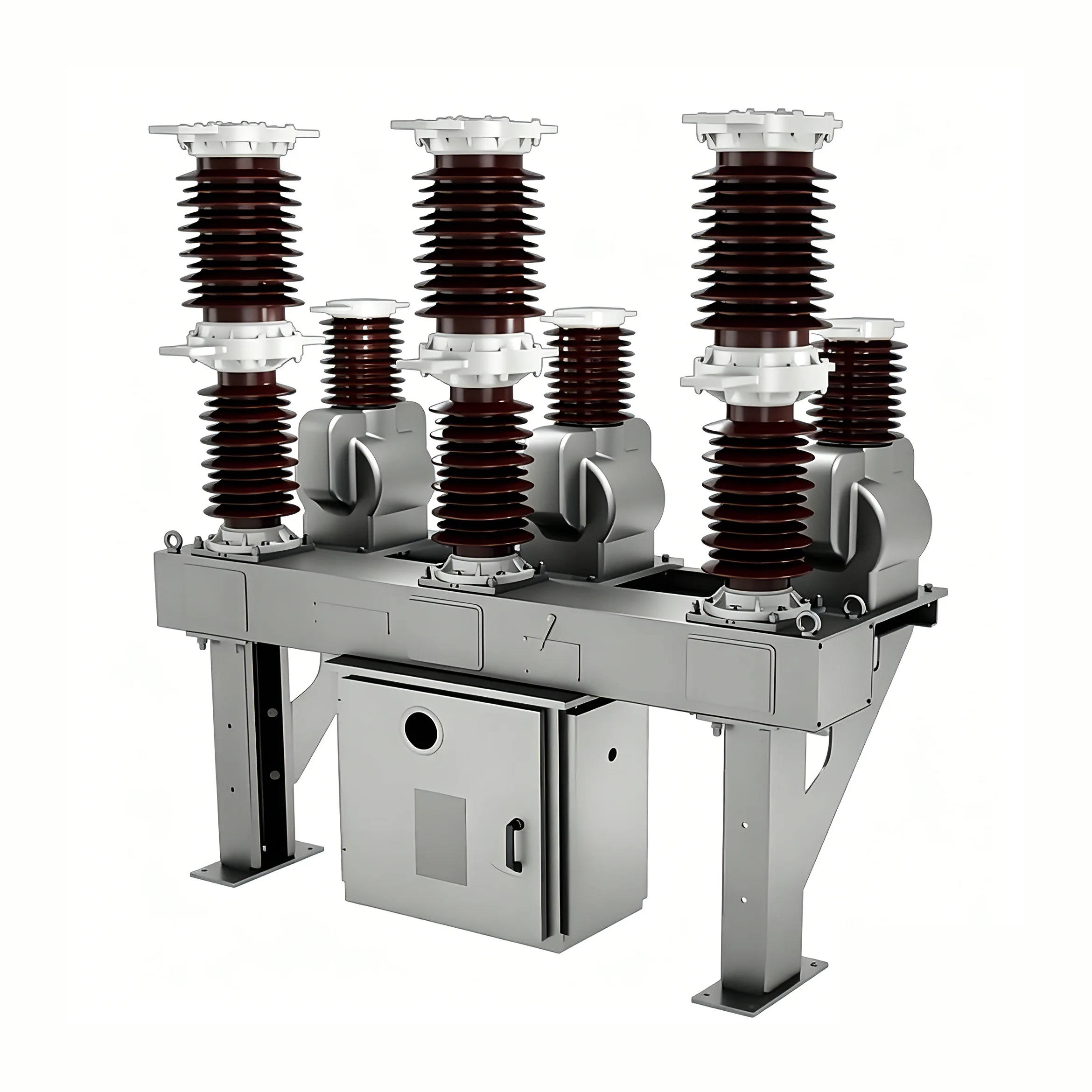

40.5kv स्विच रिक्लोजर

40.5kv स्विच ब्रेकर (यसपछि "सर्किट ब्रेकर" भनिन्छ) युबियनले उन्नत विदेशी प्रविधिको परिचय दिएर र यसलाई चीनको पावर उद्योगका विशेषताहरूसँग जोडेर विकास गरेको आउटडोर भ्याकुम सर्किट ब्रेकरको नयाँ पुस्ता हो। मुख्यतया सहरी र ग्रामीण पावर ग्रिडहरूमा 10-35kV को बाहिरी वितरण प्रणालीहरूको लागि प्रयोग गरिन्छ। लोड वर्तमान, ओभरलोड वर्तमान, र सर्ट-सर्किट वर्तमान को आवेदन संग संयुक्त, यो पनि अन्य समान अवस्थामा प्रयोग गर्न सकिन्छ।

काम गर्ने वातावरण

वातावरणीय तापमान: -40 ℃ देखि 85 ℃

दैनिक तापमान भिन्नता: 25 ℃

उचाई: ≤ 2000m

हावा गति 35m/s भन्दा बढी छैन

कुनै सामान्य तीव्रता कम्पन छैन

कुनै बलियो संक्षारक ग्याँस वा मिडिया (जस्तै एसिड, क्षार, स्लज, आदि)

प्रदूषण स्तर: IV

चार्ज गर्ने तापमान: -40 ℃ देखि 85 ℃

सुविधाहरू

40.5kv switch recloser एक परिष्कृत डिजाइन उत्पादन हो जसले ANSI/IEC मापदण्डहरूको पालना गर्दछ, चुम्बकीय एक्चुएटरसँग सुसज्जित, अन/अफ यन्त्र (RCWE प्रकार ACR मा म्यानुअल क्लोजिङ यन्त्र छैन), 3 वर्तमान सेन्सरहरू, 3 भोल्टेज सेन्सरहरू, र थप कार्यहरू जस्तै प्रोटेक्सन कर्भ (prologm) प्रोटेक्सन (prologm) प्रोग्रामेबल संचार प्रोटोकल, पीसी सफ्टवेयर, एपीपी नियन्त्रण उपकरण, आदि, र RWK352 नियन्त्रक प्रयोग गर्दछ।

40.5kv स्विच रिक्लोजर सिलिकन रबरले लेपित ठोस इन्सुलेटेड रिक्लोजर हो र SF6 ग्यास सील प्रयोग गर्दैन। यस रिक्लोजरमा उच्च क्रीपेज दूरी र उच्च इन्सुलेशन स्तर छ, 42kV स्तर, BIL200kV सम्म प्रणालीहरूको लागि उपयुक्त।

40.5kV स्विच रिक्लोजर तीन-चरण AC 50/60Hz को लागि डिजाइन गरिएको छ, 40.5kV को मूल्याङ्कन भोल्टेजको साथ, र बाहिरी उच्च-भोल्टेज स्विचगियरको लागि उपयुक्त छ। मुख्य रूपमा सहरी र ग्रामीण पावर ग्रिडहरू, सबस्टेशनहरू, र औद्योगिक र खानी उद्यमहरूको वितरण प्रणालीहरूमा, लोड करन्ट, ओभरलोड वर्तमान, र सर्ट-सर्किट करन्ट ब्रेक गर्न प्रयोग गरिन्छ। भ्याकुम सर्किट ब्रेकरहरूको विशेष प्रदर्शनको कारण, तिनीहरू विशेष गरी अनुप्रयोगहरूको लागि उपयुक्त छन् जसलाई बारम्बार सञ्चालन र तेल-मुक्त परिमार्जन आवश्यक पर्दछ।

सर्किट ब्रेकरको यो मोडेलले एकल-चरण गल्तीहरूले तीन-चरण सर्ट सर्किटहरू निम्त्याउने छैन भनेर सुनिश्चित गर्न तीन-चरण अलग गरिएको पोल संरचना अपनाएको छ। भ्याकुम चाप बुझाउने चेम्बर प्रत्येक चरणको इन्सुलेशन आस्तीन भित्र अवस्थित हुन्छ, संक्षेपणको कारणले गर्दा सर्ट सर्किट गल्तीहरूको जोखिम हटाउँछ। 40.5kv स्विच ब्रेकरको बाह्य इन्सुलेशन आयात गरिएको बाहिरी इपोक्सी राल वा सिलिकन रबर सामग्रीबाट बनेको छ, जसमा उत्कृष्ट हाइड्रोफोबिसिटी र एन्टी फाउलिंग कार्यसम्पादन छ, यसले उच्च मौसम प्रतिरोधी आवश्यकताहरू र कठोर अपरेटिंग अवस्थाहरूसँग बाहिरी वातावरणको लागि उपयुक्त बनाउँछ। सर्किट ब्रेकरमा कम्प्याक्ट समग्र संरचना छ, सानो क्षेत्र ओगटेको छ, हल्का तौल छ, र स्थापना गर्न सजिलो छ। बक्सको भित्री भाग ट्रान्सफर्मर तेलले भरिएको छ, तर यसमा सल्फर हेक्साफ्लोराइड ग्यास छैन, तेल-रहित रूपान्तरण र वातावरणीय सुरक्षाको आवश्यकताहरू पूरा गर्दछ।

उत्पादन मापदण्डहरू

यो सर्किट ब्रेकरले निम्न मापदण्डहरूको पालना गर्दछ: GB1984: उच्च भोल्टेज सर्किट ब्रेकरहरू; GB/T11022: उच्च भोल्टेज स्विचगियर र नियन्त्रण उपकरणहरूको लागि सामान्य प्राविधिक आवश्यकताहरू; JB3855:3.6~40.5kV आउटडोर AC उच्च भोल्टेज भ्याकुम सर्किट ब्रेकर DL/T403:12~40। 5kV AC उच्च भोल्टेज भ्याकुम सर्किट ब्रेकरहरू IEC56: AC उच्च भोल्टेज सर्किट ब्रेकरहरू अर्डर गर्नका लागि प्राविधिक विवरणहरू
