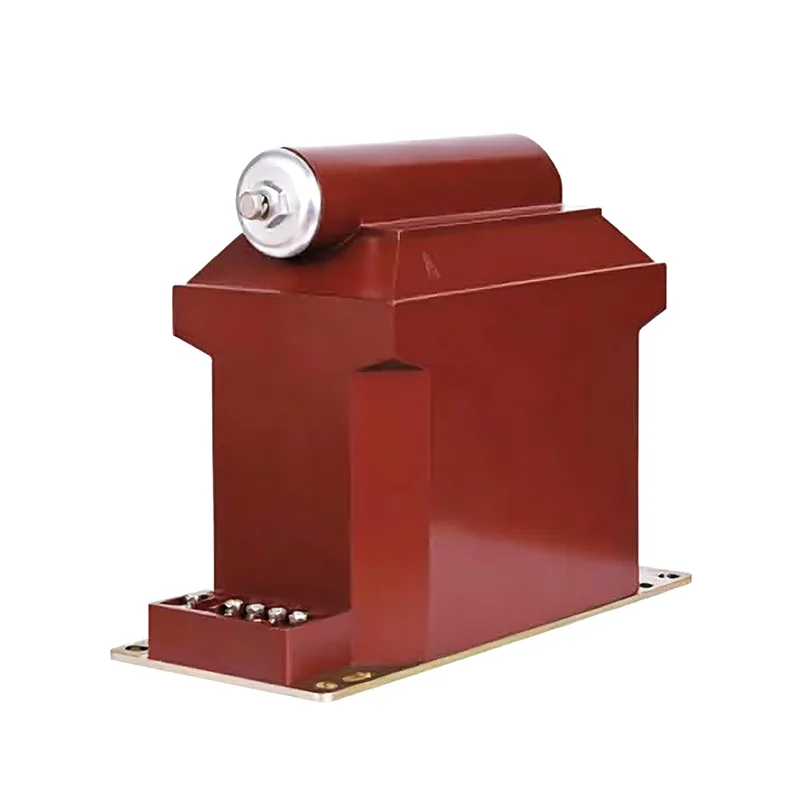

३३ kV भोल्टेज ट्रान्सफर्मर

Youbian टिकाऊ 33 kV भोल्टेज ट्रान्सफर्मरले भोल्टेज तनाव वितरण सुधार गर्न प्राथमिक र माध्यमिक कुण्डलहरूको लागि विशेष घुमाउरो र सुरक्षा प्रविधिहरू प्रयोग गर्दछ। तहहरू बीच उच्च डाइलेक्ट्रिक प्रदान गर्न प्रत्येक कुंडललाई पलिएस्टर फिल्मसँग सावधानीपूर्वक इन्सुलेट गरिएको छ। पूरा भएको घुमाउरो संरचना र डबल रिङ फलामको कोरलाई समर्थन फ्रेममा जम्मा गर्नुहोस्।

सावधानी

1. सञ्चालनमा राख्नु अघि, 1.33 केभी भोल्टेज ट्रान्सफर्मरले नियमहरूमा तोकिएका वस्तुहरू अनुसार परीक्षण र निरीक्षण गर्नुपर्छ। उदाहरणका लागि, ध्रुवता मापन, जडान समूह, इन्सुलेशन शेकिङ, परमाणु चरण अनुक्रम, आदि।

2. भोल्टेज ट्रान्सफर्मरको तारले यसको शुद्धता सुनिश्चित गर्नुपर्छ। प्राथमिक घुमाउरो परीक्षण सर्किटसँग समानान्तरमा जडान हुनुपर्छ, र माध्यमिक घुमाउरो जोडिएको मापन उपकरण, रिले सुरक्षा उपकरण वा स्वचालित उपकरणको भोल्टेज कुण्डलसँग समानान्तरमा जडान हुनुपर्छ। एकै समयमा, ध्रुवता को शुद्धता मा ध्यान दिनु पर्छ।

३३ केभी भोल्टेज ट्रान्सफर्मरको सेकेन्डरी साइडमा जडान भएको लोडको क्षमता उपयुक्त हुनुपर्छ र भोल्टेज ट्रान्सफर्मरको सेकेन्डरी साइडमा जडान गरिएको लोडले यसको मूल्याङ्कन क्षमताभन्दा बढी हुनु हुँदैन, अन्यथा यसले ट्रान्सफर्मरको त्रुटि बढाउनेछ र मापनको शुद्धता हासिल गर्न कठिन हुनेछ।

४. ४.३३ केभी भोल्टेज ट्रान्सफर्मरको माध्यमिक छेउमा सर्ट सर्किटहरूलाई अनुमति छैन। भोल्टेज ट्रान्सफर्मर भित्रको सानो प्रतिबाधाको कारण, यदि सेकेन्डरी सर्किट सर्ट सर्किट भयो भने, ठूलो करेन्ट आउनेछ, जसले माध्यमिक उपकरणलाई क्षति पुर्‍याउँछ र व्यक्तिगत सुरक्षालाई पनि खतरामा पार्छ। भोल्टेज ट्रान्सफर्मरहरू माध्यमिक छेउमा फ्यूजहरूसँग सुसज्जित गर्न सकिन्छ माध्यमिक पक्षको सर्ट सर्किटहरूबाट हुने क्षतिबाट आफूलाई बचाउन। सम्भव भएसम्म, ट्रान्सफर्मरको हाई-भोल्टेज वाइन्डिङ वा लिड तारहरूमा त्रुटिहरूका कारण उच्च-भोल्टेज पावर ग्रिडलाई प्राथमिक प्रणालीको सुरक्षालाई खतरामा पार्नबाट जोगाउन प्राथमिक छेउमा फ्यूजहरू पनि स्थापना गरिनुपर्छ।

5. मापन उपकरणहरू र रिलेहरूसँग सम्पर्कमा हुँदा मानिसहरूको सुरक्षा सुनिश्चित गर्न, भोल्टेज ट्रान्सफर्मरको माध्यमिक घुमाउरो ग्राउन्डिङ पोइन्ट हुनुपर्छ। किनभने ग्राउन्डिङ पछि, जब प्राथमिक र माध्यमिक विन्डिङहरू बीचको इन्सुलेशन क्षतिग्रस्त हुन्छ, यसले उच्च भोल्टेजलाई उपकरणहरू र रिलेहरूमा व्यक्तिगत सुरक्षालाई खतरामा पार्नबाट रोक्न सक्छ।

6. भोल्टेज ट्रान्सफर्मरको दोस्रो पक्ष सर्ट सर्किट हुनु हुँदैन।

इन्सुलेशन र सुरक्षाको लागि, कम्पोनेन्ट स्वचालित रूपमा हाइड्रोफोबिक साइक्लोअलिफेटिक इपोक्सी राल (HCEP) मा भ्याकुम प्रेसर कास्ट हुन्छ। एचसीईपी सामग्रीमा उत्कृष्ट चाप ट्र्याजेक्टोरी, ओजोन र पराबैंगनी प्रतिरोध छ, शारीरिक बल कायम राख्दै। HCEP को हाइड्रोफोबिक सतह गुणहरूले आर्द्र, ओसिलो, वा प्रदूषित वातावरणमा यसको उच्च विश्वसनीय प्रदर्शन सुनिश्चित गर्दछ।

35KV वितरण लाइनहरू, कोइला खानीहरू, पावर प्लान्टहरू, रेलवे र कारखानाहरूको लागि प्रयोग गर्न सकिन्छ।

३३ kV भोल्टेज ट्रान्सफर्मरले IEC60044-2 लाई कडाईका साथ पालन गर्छ; IEC 61869-1,3; ANSI/IEEE C57.13।

आवेदन

रेलवे; कोइला खानी; पावर मिटर; पावर प्लान्ट; बिजुली ऊर्जा मिटर; पावर स्टेशन; मध्यम भोल्टेज स्विचगियर; तेल र ग्यास कम्पनीहरू; विद्युत वितरण बाकस; विद्युत वितरण प्रणाली; हावा इन्सुलेटेड क्याबिनेट; घण्टी नेटवर्क क्याबिनेट; मापन उपकरण; बिजुली र गुणस्तर ब्यूरोज इन्स्ट्रुमेन्ट; खानी उद्यमहरू;

सुविधा

वजन: 50KG;

सेवा जीवन: 30 वर्ष;

सामाग्री: Epoxy राल (HCEP);

36 kV सम्म रेटेड भोल्टेज;

शुद्धता स्तर: 0.2 0.5 6P 3P;

33KV 35KV 36KV इनडोर अनुप्रयोग;

एकल पोल भोल्टेज ट्रान्सफर्मर डिजाइन;

प्रतिबन्धित थर्मल आउटपुट (VA): 300VA/600VA;

उचित संरचना, बलियो संरचना;

मूल्याङ्कन गरिएको भोल्टेज अनुपात: 35/√ 3/0.1/√ 3/0.1/√ 3/0.1/3;

मूल्याङ्कन गरिएको आधारभूत इन्सुलेशन स्तर (BIL) 200 kV सम्म;

उत्कृष्ट सर्ट सर्किट र गर्मी प्रतिरोध;
